Ürün Ayrıntıları
Menşe yeri: ÇIN
Marka adı: daisen
Sertifika: RoHS, ISO, UL, CE, SGS
Model numarası: DS
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 adet
Fiyat: Negotiation
Ambalaj bilgileri: ahşap
Teslim süresi: 3 gün
Ödeme koşulları: L/C, T/T, Para Gramı
Model numarası.: |
DS-. DS-. 73 73 |
Ticari marka: |
DS |
Spesifikasyon: |
çap 7,3 metre |
Kaynağı: |
ÇIN |
HS kodu: |
841459100 |
Liman: |
Guangzhou, Çin |
Taşıma Paketi: |
ahşap paket |
Malzeme: |
Alüminyum Fan |
Bıçak Malzemesi: |
Al-Mg alaşımı |
Türü: |
Aksiyel Fan |
Elektrik Akımı Türü: |
AC |
Montaj: |
tavan pervanesi |
Sertifika: |
ISO |
Model numarası.: |
DS-. DS-. 73 73 |
Ticari marka: |
DS |
Spesifikasyon: |
çap 7,3 metre |
Kaynağı: |
ÇIN |
HS kodu: |
841459100 |
Liman: |
Guangzhou, Çin |
Taşıma Paketi: |
ahşap paket |
Malzeme: |
Alüminyum Fan |
Bıçak Malzemesi: |
Al-Mg alaşımı |
Türü: |
Aksiyel Fan |
Elektrik Akımı Türü: |
AC |
Montaj: |
tavan pervanesi |
Sertifika: |
ISO |

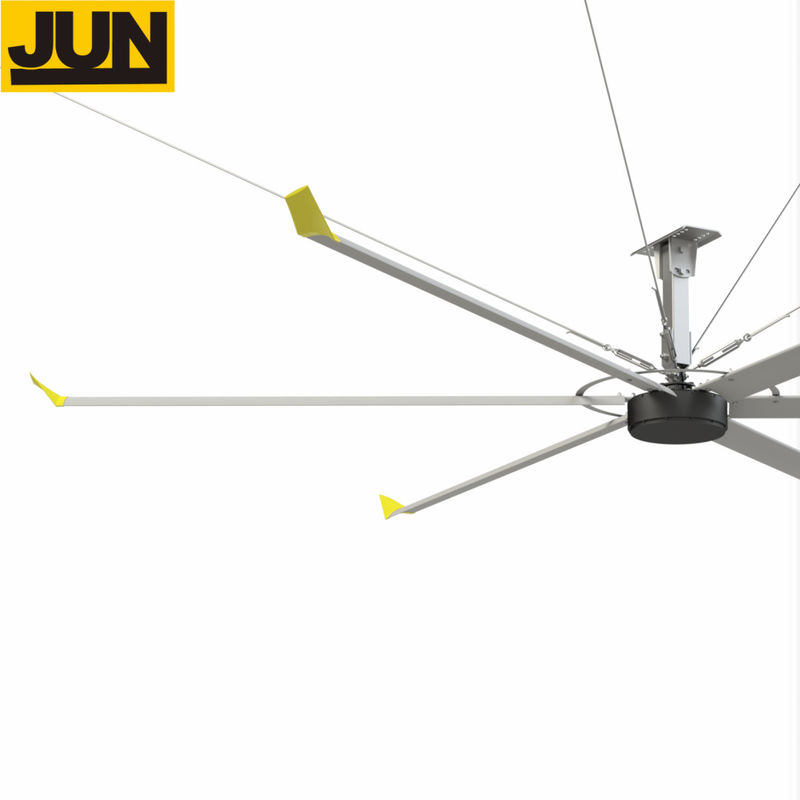

Çalışma prensibi:
Büyük tavan fanı, enerji tasarrufu ve çalışma ortamının iyileştirilmesi için özel olarak geliştirilen bir ürün serisidir.Soğutma ve konfor etkisini elde etmenin tek yolu soğutma değilBir fanın havalanabileceği alan onun çap boyutuna göre belirlenir, ama hızıyla hiçbir ilgisi yoktur.Büyük çaplı ve düşük hıza sahip endüstriyel fan tüm bu özellikleri birleştirir..
Yıllarca derin araştırmalar ve keşifler yaptıktan sonra, denizaşırı gelişmiş havacılık teknolojisini entegre ederek, Dai Sen, olağanüstü performanslara sahip bir tür pervane kanatları geliştirdi.Yavaşça dönerek sürekli ve sessiz bir esintiye uyar.Eşsiz ve yüksek verimli kanatları tarafından üretilen büyük hava akışı, aşağıya itilir, böylece neredeyse mükemmel bir pervane egzozu inşa edilir.
Büyük miktarda hava akışını yere itiyor ve yatay olarak hareket eden yüksek seviye bir hava akışı oluşturarak genel bir hava dolaşımı yaratıyor.Avantaj, toprağın genel kapsamı ve üç boyutlu hava dolaşımıdır..
"Büyük endüstriyel tavan fanı" tarafından üretilen rüzgar hızı yaklaşık 1-3 m/s'dir.Çok güçlü hava akışı insanları sinir bozucu hissettirirDoğrudan üflenme hissi, çok yüksek hava akışı hızı da insanları baş döndürür. Sadece cildin buharlaşması, rüzgarın hızını birleştirerek, insanların soğuk hissetmelerini güzelleştirebilir.
"DAISEN" endüstriyel tavan fanı teknik standardı
Genel
Model Numarası ------------------------------------------------------------------DS-7.3
Hareket modu ---------------------------------------------------------------------Ön Yürüyüş
Çapı -------------------------------------------------------------------------------------24 FT / 7.3 Metre
Blade Style ------------------------------------------------------------------------------------ Airfoil/OP
Bıçak sayısı ------------------------------------------------------------ 6
İsimli At Gücü ---------------------------------------------------- 2.0 HP / 1.5 kW
Asma ağırlığı (ortalama) -------------------------------------------------- 156Kg
Nakliye ağırlığı (Kontrol kutusu, Montaj donanımı dahil) (ortalama) 186 Kg
Maksimum dB
(*dB değerleri testle elde edildi. Özel uygulama/kurulum değerleri değişebilir.
Performans (maksimum hızda)
Taşınma (fwd, aşağıya üflenme) ---------- 16800 CMM (( m3/min)
Maksimum Hız 50 RPM
Güç Kullanımı @ Maks. Hız ----------------------- 1,5 kW
Verimlilik %100 Maks. Hız ------------------------------ 8.53CMM/Watt
Maksimum Etkili Alan (her türlü kurulum yüksekliğine ve engellerin altına göre değişir)----600-1400 m2
Tipik Endüstriyel Aralık ---------------------------------------------12-40 Meter
Montaj donanımı
Standart montaj
Evrensel I-döşeme sıkıştırıcı, döner eklem ve 250 mm düşüş
Glulam Montajı (Fonksiyonel) Brackets w/ Swivel Joint & 200MM Drop
Ek Düşük Genişlemeleri (Puyou)
Motor
vites motoru --------------------------------------------------- CV40-30-1500
Taşıma yapısı ------------------------------------------------------- SKF ağır yük taşıması
Tasarım ömrü: 12 yıl.
HP --------------------------------------------------- 2 / 1.5 kW
Çevre çalışma sıcaklığı ---- -20 C° - +40 C°
İzolasyon Sınıfı ------------------------------------------ H
Koruma Sınıfı
Çalışma Durumu S 1
Hizmet faktörü 0.8/0.78
Düğme Kutusu
Tipi -------------------------------------------------------------------- 2 Aşamalı Helikal
Kullanım aralığı, bakımsız, sentetik takım yağlama yağı
Motor Kontrol Paneli (MCP)
Standart Güç ve En Yüksek Amp Çekimi ---- - 220V AC 2Ø (16A) veya 380 AC 3Ø (20A)
Güç göstergesi lambası
RF hattı filtresi
Schneider 220V1Ø 16A 380V3Ø16A
VFD motor tahrik kablosu -----------------RVV1*
Frekans dönüştürücü
kutupsuz frekans denetleyici, ((1.5KW) 380V/220V
Güvenlik bileşenleri
Döner kavrama vida
mekanik düşme karşıt yapısı
Plastik kaplı çelik kablo
Blade Retiner Linkler (6), Güvenlik Kablosu, Guy Kabloları (Sadece Tavan Montajı)
Yüksek dayanıklılıklı vidalar ve kayma karşıtı fıstıklar 8 adet.8,10.9Farklı yapılar için 12.9 derece.
Garanti
Motor, bıçak, dişli kutusu ve kontrol paneli için bir yıllık parça garantisi.
| Model | Voltaj | Güç | Çapraz | En yüksek hız | Hacim | Gürültü derecesi | Ağırlık | |
| Fengshen Seires | DS-7.3 | 220V/380V | 1.5KW | 7.3M | 50 | 16800 m3/dakika | ≤ 60 | 156kg |
| DS-6.6 | 220V/380V | 1.5KW | 6.6M | 55 | 12862 m3/dakika | ≤ 60 | 151kg | |
| DS-6.0 | 220V/380V | 1.5KW | 6.0M | 60 | 12261m3/dakika | ≤ 60 | 148 g | |
| DS-5.4 | 220V/380V | 1.5KW | 5.4M | 65 | 11963 m3/dakika | ≤ 60 | 144 kg | |
| Fengxing serisi | DS-4.8 | 220V | 0.75KW | 4.8M | 75 | 10675 m3/dakika | ≤40 | 60kg |
| DS-4.2 | 220V | 0.52KW | 4.2M | 85 | 5213m3/dakikada | ≤40 | 56kg | |
| DS-3.6 | 220V | 0.40KW | 3.6M | 95 | 3326 m3/dakika | ≤40 | 52 kg | |
| DS-3.0 | 220V | 0.35KW | 3.0M | 120 | 2673 m3/dakika | ≤40 | 48 kg |
★Sürücü cihazı
•Fengxing serisi fan özel bir fırça serbest denetleyici benimser
★fan bıçağı
★Yapı bileşenleri
1000 metrekarelik bir tesiste üç soğutma yönteminin karşılaştırılması
| Soğutma modu | miktarı | Güç/birim | Yüksek güç | Genel karşılaştırma |
| Merkezi klima | 1 | 80KW | 80KW | Tesisin duvarları, kapıları ve pencereleri yalıtım gerektirir.ve filtre elemanını değiştirmek ve soğutucu madde eklemek için bakım maliyeti yüksektir |
| Geleneksel endüstriyel fan | 40 | 0.3KW | 12KW | Geleneksel duvar fanlarının kurulumu duvarlar ve sütunlarla sınırlıdır.Personel üyelerinin saçlarının fan bıçaklarına karışması güvenli değil., küçük bir alanı işgal eder ve kısa bir kullanım ömrünü kapsar |
| 7.3M büyük endüstriyel tavan fanı | 1 | 1.5KW | 1.5KW | Büyük kapsama alanı, uzun kullanım ömrü, düşük bakım maliyeti, kurulum, atölyede yer almıyor, güvenlik ve çevre koruması |
Büyük endüstriyel tavan fanının enerji tüketimi, merkezi klimanın yaklaşık 1 / 50'si ve geleneksel endüstriyel duvar fanının yaklaşık 1 / 10'u.
***Uyumlu yerler: Fabrika, spor veya yeterince yüksek herhangi bir yapı Merkez, lojistik. Yer, araba tamir atölyeleri, süpermarket, havaalanı, paketleme atölyesi, hayvan yetiştirme endüstrisi, her türlü salon, ayrıca fitness merkezi vb.
*** Kurulum yüksekliği: "Fengshen" serisi ürünleri 6 metre ila 20 metre yüksekliğinde.
"Fengxing" seri ürünleri 3 metre ile 6 metre arasında.
*** Yukarıdaki resimlerdeki gibi üç ana kurulum yapısı türü için çözümler.
Yapı yapılarının çeşitli biçimleri vardır. Size üç yaygın yapının montaj yöntemlerini sunarız (sağdaki resim):
