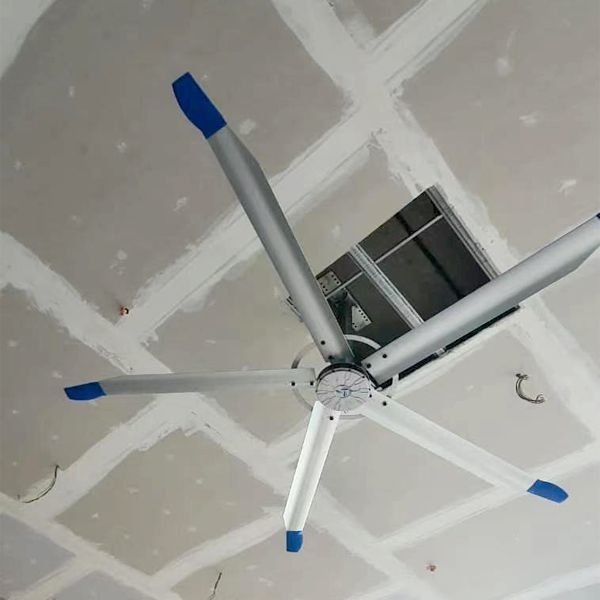

İç Basketbol Spor Merkezi'nde Büyük HVLS Endüstriyel Tavan Ventilatörü Uygulaması

Name: İç Basketbol Spor Merkezi'nde Büyük HVLS Endüstriyel Tavan Ventilatörü Uygulaması
Brand: İç Basketbol Spor Merkezi'nde Büyük HVLS Endüstriyel Tavan Ventilatörü Uygulaması
SKU: İç Basketbol Spor Merkezi'nde Büyük HVLS Endüstriyel Tavan Ventilatörü Uygulaması
Rating: 4.7 (117 reviews)

Ürün Ayrıntıları

Ödeme ve Nakliye Şartları

En İyi Fiyatı Bulun

Şimdi iletişime geçin

Özellikler

Açıklama

Özellikler

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Büyük HVL endüstriyel tavan fanı, Büyük Endüstriyel Tavan Vantilatörü


Model NO.:	DX/DS	Ticari marka:	DS
Kaynağı:	Çin	HS kodu:	8414593000
Özelleştirme:	Kullanılabilir	Taşıma Paketi:	ahşap paket
Spesifikasyon:	çap 7,3 metre

Model NO.:	DX/DS
Ticari marka:	DS
Kaynağı:	Çin
HS kodu:	8414593000
Özelleştirme:	Kullanılabilir
Taşıma Paketi:	ahşap paket
Spesifikasyon:	çap 7,3 metre

Açıklama

İç Basketbol Spor Merkezi'nde Büyük HVLS Endüstriyel Tavan Ventilatörü Uygulaması

Ürün Tanımı

Büyük endüstriyel tavan fanından üflenen rüzgar doğal esinti sistemine benziyor, rüzgar hızı insan derisinin en iyi serin hissi.Çalışanlara yazın sıcaklarında uygun bir çalışma ortamı sağlamakBu nedenle üretim verimliliğini artırmak.
Fanın işlevi:
1)havalandırma
Ventilatör, tüm bir alanın hava alışverişini iyileştirir. Mükemmel derecelendirilmiş tasarımı, 2-3 m/s hızında üç boyutlu rüzgar üretebilir ve doğal esinti sisteminin keyfini çıkarmanızı sağlayabilir.Dumanın dağılmasını sağlar., nem, karbondioksit ve yüksek spesifik ağırlıklı zayıf hava. Çalışan alanın kalitesini iyileştirmek, sağlıklı, kuru ve güvenli bir çalışma ortamı yaratmak, çalışma verimliliğini artırmak için.
2)Uygunluk
İşlem kolaylığı, kontrol sistemi en son kutupsuz frekans dönüştürücü kontrol sistemini benimsiyor.İnsanlaştırılmış işletim arayüzü ayrıca elektronik ve mekanik güzelliğin tadını çıkarmanıza olanak tanır..

Nemden arındırma

Çünkü büyük bir hava hacmi üretebilir, etkili bir şekilde hava dolaşımını teşvik edebilir, böylece nem iyi dağılır, böcekler, mantarlar ve benzeri gibi sorunların olasılığını büyük ölçüde azaltır.
4)Güzel ve dayanıklı.
Karmaşık yüzey işleminden sonra, ürünün periyodik temizliğin acısını önleyebilmesi, maliyet-performans oranı en yüksektir,her fanın ömrü 10 yıldan fazla olabilir.

enerji tasarrufu

Fanın motorunun nominal gücü 1.5KW,her bir fan 1000 metrekarelik bir çalışma alanını kapsayabilir,günde 8 saat, sadece 10 derecelik güç enerji tüketimi,Tipik küçük fanlar ve yüksek güç tüketimi ile karşılaştırıldığında klima, büyük endüstriyel tavan fanı enerji tasarrufu modeli olarak adlandırılabilir, büyük ölçüde işletme maliyetinizi azaltabilir.
Çalışma prensibi:
Büyük tavan fanı, enerji tasarrufu ve çalışma ortamının iyileştirilmesi için özel olarak geliştirilen bir ürün serisidir.Soğutma ve konfor etkisini elde etmenin tek yolu soğutma değilBir fanın havalanabileceği alan onun çap boyutuna göre belirlenir, ama hızıyla hiçbir ilgisi yoktur.Büyük çaplı ve düşük hıza sahip endüstriyel fan tüm bu özellikleri birleştirir..
Yıllarca derin araştırmalar ve keşifler yaptıktan sonra, denizaşırı gelişmiş havacılık teknolojisini entegre ederek, Dai Sen, olağanüstü bir performans gösteren bir tür pervane kanatları geliştirdi.Yavaşça dönerek sürekli ve sessiz bir esintiye uyar.Eşsiz ve yüksek verimli kanatları tarafından üretilen büyük hava akışı, aşağıya itilir, böylece neredeyse mükemmel bir pervane egzozu inşa edilir.
Büyük miktarda hava akışını yere itiyor ve yatay olarak hareket eden yüksek seviye bir hava akışı oluşturarak genel bir hava dolaşımı yaratıyor.Avantaj, toprağın genel kapsamı ve üç boyutlu hava dolaşımıdır..
Rüzgarın hızı"Büyük endüstriyel tavan fanı"Yaklaşık 1-3 m/s, tamamen soğutma hissiyle hesaplanmıştır. Hava akışı insan derisinden geçerken. Çok güçlü hava akışı insanların sinirlenmesini sağlar, doğrudan üflenmiş gibi hissettirir.Hava akışının çok yüksek hızı da insanları baş döndürür.Sadece cildin buharlaşması ile rüzgarın hızını birleştirmek insanları güzelleştirebilir.'Sıcaklık hissi.

Large Hvls Industrial Ceiling Fan Application in Inner Basketball Sports Center

"DAISEN"Endüstriyel tavan fanı teknik standardı
Genel
Model Numarası ------------------------------------------------------------------DS-7.3
Hareket modu ---------------------------------------------------------------------Ön Yürüyüş
Çapı -------------------------------------------------------------------------------------24 FT / 7.3 Metre
Blade Style ------------------------------------------------------------------------------------ Airfoil/OP
Bıçak sayısı ------------------------------------------------------------ 6
İsimli At Gücü ---------------------------------------------------- 2.0 HP / 1.5 kW
Asma ağırlığı (ortalama) -------------------------------------------------- 156Kg
Nakliye ağırlığı (Kontrol kutusu, Montaj donanımı dahil) (ortalama) 186 Kg
Maksimum dB
(* dB değerleri testle elde edilmiştir.

Performans (maksimum hızda)
Taşınma (fwd, aşağıya üflenme) ---------- 16800 CMM (( m3/min)
Maksimum Hız 50 RPM
Güç Kullanımı @ Maks. Hız ----------------------- 1,5 kW
Verimlilik %100 Maks. Hız ------------------------------ 8.53CMM/Watt
Maksimum Etkili Alan(farklı kurulum yüksekliğine ve engellerin altına göre değişir)---- 600-1400 m2
Tipik Endüstriyel Aralık ---------------------------------------------12-40 Meter

Montaj donanımı
Standart montaj
Evrensel I-döşeme sıkıştırıcı, döner eklem ve 250 mm düşüş
Glulam Montajı (Fonksiyonel) Brackets w/ Swivel Joint & 200MM Drop

Ek Düşük Genişlemeleri (Puyou)
Motor
vites motoru --------------------------------------------------- CV40-30-1500
Taşıma yapısı ------------------------------------------------------- SKF ağır yük taşıması
Tasarım ömrü: 12 yıl.
HP --------------------------------------------------- 2 / 1.5 kW
Çevre çalışma sıcaklığı ---- -20 C° - +40 C°
İzolasyon Sınıfı ------------------------------------------ H
Koruma Sınıfı
Çalışma Durumu S 1
Hizmet faktörü 0.8/0.78
Düğme Kutusu
Tipi -------------------------------------------------------------------- 2 Aşamalı Helikal
Kullanım aralığı, bakımsız, sentetik takım yağlama yağı
Motor Kontrol Paneli (MCP)
Standart Güç ve Maksimum Amp Çekme -- -- -- -- - 220V AC 2Ø (16A) veya 380 AC 3Ø (20A)
Güç göstergesi lambası
RF hattı filtresi
Schneider 220V1Ø 16A 380V3Ø16A
VFD motor tahrik kablosu -----------------RVV1*
Frekans dönüştürücü
kutupsuz frekans denetleyici,(1.5KW) 380V/220V
Güvenlik bileşenleri
Döner kavrama vida
mekanik düşme karşıt yapısı
Plastik kaplı çelik kablo
Blade Retiner Linkler (6), Güvenlik Kablosu, Guy Kablolar (Sadece Tavan Montajı)
Yüksek dayanıklılıklı vidalar ve kayma karşıtı fıstıklar 8 adet.8,10.9Farklı yapılar için 12.9 derece.
Garanti
Motor, bıçak, dişli kutusu ve kontrol paneli için bir yıllık parça garantisi.

Ürün modeli

	Model	Voltaj	Güç	Çapraz	En yüksek hız	Hacim	Gürültüsınıfı	Ağırlık
Fengshen Seires	DS-7.3	220V/380V	1.5KW	7.3M	50	16800m3/dakikada	≤60	156kg
	DS-6.6	220V/380V	1.5KW	6.6M	55	12862 m3/dakika	≤60	151kg
	DS-6.0	220V/380V	1.5KW	6.0M	60	12261m3/dakika	≤60	148 g
	DS-5.4	220V/380V	1.5KW	5.4M	65	11963 m3/dakika	≤60	144 kg
FengxingSerisi	DS-4.8	220V	0.75KW	4.8M	75	10675 m3/dakikada	≤40	60kg
	DS-4.2	220V	0.52KW	4.2M	85	5213m3/dakika	≤40	56kg
	DS-3.6	220V	0.40KW	3.6M	95	3326 m3/dakika	≤40	52 kg
	DS-3.0	220V	0.35KW	3.0M	120	2673 m3/dakika	≤40	48 kg

Ana bileşen konfigürasyonu

★Sürücü cihazı

•FengshenSeri fanı Tayvan/Alman vites motorunu benimsiyor

•FengxingSeri, endüstrinin ilk karbonsuz fırçası, büyük torklu, DC tahrik motoru, geleneksel motor hız azaltıcısını değiştiren, yüksek entegrasyonu gerçekleştiren,Güvenilirlik ve aktarım verimliliğinin iyileştirilmesi
★Kontrol cihazı

•FengshenSeri fanı Tayvan / Almanya marka inverterini benimsiyorbasamaksızDeğişiklik hızı (eleğe bağlı patlama geçirmez denetleyicisi) devre kesici yapılandırmak içinAşırı akımAşırı yük koruması, soğutma fanı ve diğer bileşenler

•FengxingSeri fan özel bir fırça özgür denetleyici benimser
★fan bıçağı

•Fan bıçağının malzemesi magnezyum alüminyum alaşım T6 tedavisini, korozyon direnci, yüksek dayanıklılık, yüksek sertliği benimsiyor

•Gelişmiş sıvı simülasyon yazılımı CFD simülasyonu ve aerodinamik yorgunluk karşıtı rüzgar tüneli testi;

•Gecikme başlangıç fonksiyonu ile, motorun yükü ve etkisi büyük ölçüde azalır ve hizmet ömrü uzundurEr

★Yapı bileşenleri

•Yapısal parçalar, sertleştirici yapıyı bükerek Q235B lazer ile oluşturulur ve en kalın kısmı 8 mm'dir.

•Boşluklar için alaşımlı çelik yüksek dayanıklılıklı vidalar ve kayma karşıtı fındıklar kullanılır.

•Çelik tel ipi ve turnbuckle gerilim yapısı düşme karşı fanı dengelemek için

• Entegre şasi kırılma riskini önleyebilir, koplama anti düşme yapısı vida kusurlarını önleyebilir, şasi düşebilir,plywood yapısının delik düzenleme tasarımı kaymayı önleyebilir, ayarlanabilir yapı herhangi bir kurulum koşulları için uygundur ve yay şeklinde ayarlanabilir bel deliği bıçak şasi düz seviyesini sağlamak için ayarlanabilir

1000 metrekarelik bir tesiste üç soğutma yönteminin karşılaştırılması

Soğutma modu	miktarı	Güç/birim	Yüksek güç	Genel karşılaştırma
Merkezi klima	1	80KW	80KW	Tesisin duvarları, kapıları ve pencereleri yalıtım gerektirir.ve filtre elemanını değiştirmek ve soğutucu madde eklemek için bakım maliyeti yüksektir
Geleneksel endüstriyel fan	40	0.3KW	12KW	Geleneksel duvar fanlarının kurulumu duvarlar ve sütunlarla sınırlıdır.Personel üyelerinin saçlarının fan bıçaklarına karışması güvenli değil., küçük bir alanı işgal eder ve kısa bir kullanım ömrünü kapsar
7.3Mbüyük endüstriyel tavan fanı	1	1.5KW	1.5KW	Büyük kapsama alanı, uzun kullanım ömrü, düşük bakım maliyeti, kurulum, atölyede yer almıyor, güvenlik ve çevre koruması

Büyük endüstriyel tavan fanının enerji tüketimi, merkezi klimanın yaklaşık 1 / 50'si ve geleneksel endüstriyel duvar fanının yaklaşık 1 / 10'u.

***Uyumlu kurulum yerleri: Yeterince yüksek herhangi bir yapıFabrika, spor. Merkez, lojistik. Yer, araba.TamirAtölye, süpermarket, havaalanı,PaketAtölye,hayvanekmekEndüstri,herhangi birtürleriHall,asAyrıca fitness merkezi gibi.
***Tasarım yüksekliği: "Fengshen" 6 metre 20 metre yüksekliğinde seri ürünler.
"Fengxing" 3 metre ile 6 metre yüksekliğindeki seri ürünler.
*** Yukarıdaki resimlerdeki gibi üç ana kurulum yapısı türü için çözümler.

Yapı yapılarının çeşitli biçimleri vardır. Size üç yaygın yapının montaj yöntemlerini sunarız (sağdaki resim):

Fanın hava akışı

Tipik müşteri uygulamaları
