24ft çaplı soğutma ve havalandırma için büyük HVLS fanı

Ürün Ayrıntıları

Ödeme ve Nakliye Şartları

En İyi Fiyatı Bulun

Şimdi iletişime geçin

Özellikler

Açıklama

Özellikler

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            24ft çaplı HVL fanı, Soğutma Vansı, Havalandırma HVL Fanı


Spesifikasyon:	çap 7,3 metre	Ticari marka:	DS
Kaynağı:	Çin	HS kodu:	8414591000
Özelleştirme:	Kullanılabilir	Elektrik Akımı Türü:	AC
Taşıma Paketi:	ahşap paket

Spesifikasyon:	çap 7,3 metre
Ticari marka:	DS
Kaynağı:	Çin
HS kodu:	8414591000
Özelleştirme:	Kullanılabilir
Elektrik Akımı Türü:	AC
Taşıma Paketi:	ahşap paket

Açıklama

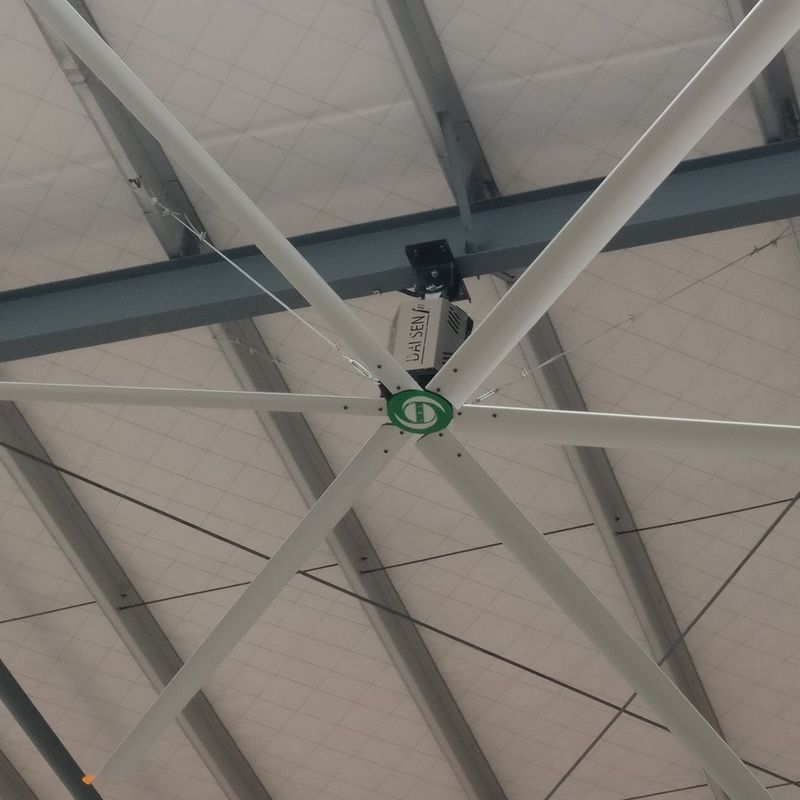

24ft çaplı soğutma ve havalandırma için büyük HVLS fanı

Ürün Açıklaması

Büyük endüstriyel tavan fanından üflenen rüzgar doğal esinti sistemi gibi hissediyor, rüzgar hızı insan derisinin en iyi havalı hissidir. Personel sıcaklık farkını 5-8 derece hissedebilir, personele sıcak yaz aylarında uygun bir çalışma ortamı sağlayabilir, bu nedenle üretim verimliliğini artırır.
Fanın işlevi:
1)havalandırma
Fan tüm alanda hava değişimini iyileştirir, mükemmel aerodinamik tasarım 2-3m/s hızlı üç boyutlu rüzgar üretebilir ve doğal esinti sisteminin tadını çıkarmanızı sağlar. Yüksek özgül ağırlık ile duman, nem, karbondioksit ve zayıf hava dağılmasını teşvik eder. Çalışma alanının kalitesini iyileştirmek için sağlıklı, kuru ortam yaratın, çalışma verimini iyileştirir.
2)kolaylık
İşletilmesi kolaylıktır, kontrol sistemi en son Poless frekans dönüştürücü kontrol sistemini benimser. Kolaylık işleminin yanı sıra, insanlaştırılmış işlem arayüzü ayrıca elektronik ve mekaniğin ömrü başaramadığı güzelliğin tadını çıkarmanıza izin verir.

Nemlendirme

Çünkü büyük hava hacmi üretebileceği, hava sirkülasyonunu etkili bir şekilde teşvik edebileceği için nem iyi dağılır, tahtakurular, mantarlar ve benzeri sorunların olasılığını büyük ölçüde azaltır.
4)güzel ve dayanıklı
Karmaşık yüzey işleminden sonra, ürün periyot temizliğinin ağrısını önleyebilir, maliyet performans oranı en yüksektir, her fanın ömrü 10 yıldan fazla ulaşabilir.

enerji tasarrufu

Motorun fan üzerindeki nominal gücü 1.5kW'dır, her fan günde 8 saat, 1000 metrekarelik çalışma alanını kaplayabilir, tipik küçük fanlara ve yüksek güç tüketimi klimasına kıyasla sadece 10 derece güç enerji tüketimi, büyük endüstriyel tavan fanı enerji tasarrufu modeli olarak adlandırılabilir, çalışma maliyetinizi büyük ölçüde azaltabilir.
çalışma prensibi:
Büyük tavan fanı, enerji tasarrufu, çalışma ortamının iyileştirilmesi için özel olarak geliştirilen bir dizi üründür. Hepimizin bildiği gibi, soğutma ve konforun etkisini elde etmenin tek yolu soğutma değildir. Bir fan alanı üfleyebilir, bunun çapı boyutu ile belirlenir, ancak hızıyla ilgisi yoktur. Bu nedenle, büyük çaplı ve düşük hıza sahip endüstriyel fan tüm bu özellikleri birleştirir.
Yıllarca derinlemesine araştırma ve keşiften sonra, denizaşırı gelişmiş havacılık teknolojisini entegre ederek, olağanüstü performansa sahip bir tür pervane bıçağı geliştirdik, yavaş yavaş dönerek sürekli ve sessiz bir esinti ile uyuşuyor.
Büyük hacimli hava akışını yere iter ve yatay olarak hareket eden belirli yüksek seviyeli hava akışı oluşturur, böylece genel bir hava sirkülasyonu üretir. Avantaj, genel toprak kapsama alanı ve üç boyutlu hava dolaşımıdır.
Tarafından üretilen rüzgar hızı"Büyük endüstriyel tavan fanı"yaklaşık 1-3m/s, hava akışı insan derisinden geçtiğinde en iyi soğutma hissine göre tamamen hesaplanmıştır. Güçlü hava akışı, insanları sinirli hissettirir, doğrudan üfleme duygusu, çok yüksek hava akışı hızı da insanları baş döndürür, sadece esinti hızının cilt kombinasyonlarının buharlaşmasıyla, insanları güzelleştirebilir'Soğutma hissi.

24ft çaplı soğutma ve havalandırma için büyük HVLS fanı 0

"Daisen"Endüstriyel Tavan Fanı Teknik Standardı
Genel
Model Numarası ---------------------------------------------------------- DS-7.3
Çalışma Modu --------------------------------------------------------- İleri Çalışma
Çap -------------------------------------------------------------- 24 ft / 7.3 metre
Blade Style ------------------------------------------------------------- HAVA FOLOLU/OP
Bıçak sayısı ------------------------------------------------------- 6
Nominal beygir gücü ------------------------------------------------ 2.0 HP / 1.5 KW
Asma Ağırlık (Ortalama) -------------------------------------- 156kg
Nakliye ağırlığı (kontrol kutusu, montaj donanımı dahil) (ortalama) 186 kg
Maksimum DB ----------------------------------------------------------------- 60
(*DB değerleri test edilerek elde edildi. Belirli uygulamalar/kurulum değerleri değişebilir.

Performans (maksimum hızda)
Deplasman (FWD, patlıyor) ---------- 16800 CMM (M3/Dk)
Maksimum hız --------------------------------------------------------- 50 RPM
Güç Kullanımı @ Max. Hız ----------------------- 1.5 KW
Verimlilik @% 100 maks. Hız ------------------------------ 8.53cmm/watt
Maksimum etkili alan(Farklı kurulum yüksekliğine ve aşağıdaki engellere göre değişir)---- 600-1400 m2
Tipik Endüstriyel Aralık -------------------------------------------- 12-40 metre

Montaj Donanımı
Standart Montaj ---------------------------------
Döner eklem ve 250mm damla ile evrensel I-ışın kelepçesi
Glove Mount (İsteğe Bağlı) Döner Eklem ve 200mm Damla

Ek Damla Uzantıları (PUYou) --------- 20 cm'lik artışlarla 2m'ye kadar
Motor
Dişli Motoru ------------------------------------------------------- CV40-30-1500
Yatak Yapısı ------------------------------------------------------- SKF ağır yük yatağı
Tasarım Yaşamı ------------------------------------------------------- 12 Yıl
HP --------------------------------------------------- 2 / 1.5 kW
Ortam çalışma sıcaklığı ------------- -20 c ° ila +40c °
Yalıtım Sınıfı ---------------------------------- H
Sınıfı koruyun -------------------------------------- IP 55
Çalışma Devamı --------------------------------------------- Sürekli S 1
Servis Faktörü -------------------------------------- 0.8/0.78
Vites kutusu
Tür --------------------------------------------------------- 2 aşama sarmal
Servis Aralığı ----------------------------------------------- Sentetik Dişli Yağlama Gresi, Bakım Ücretsiz
Motor Kontrol Paneli (MCP)
Standart Güç ve Maksimum AMP Çizim -----------------------220V AC 2ø (16A) veya 380 AC 3ø (20A)
Güç Göstergesi Işığı ------------------------------------------------------- Hata/Koşu (Kırmızı/Yeşil)
RF Hat Filtresi ------------------------------------- RF
Hava Breaker ------------------------------------------- Schneider 220v1ø 16a 380v3ø16a
VFD Motor Sürücü Kablosu --------------- RVV1*
Frekans Dönüştürücü -------------------------
Polonissiz frekans denetleyicisi-(1.5kW) | 380V/220V
Güvenlik bileşenleri
palavra vidası
Mekanik önleyici yapı
plastik kaplı çelik kablo
Bıçak Tutucu Bağlantıları (6), Güvenlik Kablosu, Guy Telleri (Yalnızca Tavan Montajı)
Farklı yapılar için yüksek mukavemetli vidalar ve 8.8,10.9, 12.9 dereceli kaymaz somunlar.
Garanti
Motor, bıçak, şanzıman ve kontrol panelinde bir yıllık parça garantisi.

Ürün modeli

	Model	Gerilim	Güç	Çap	Maksimum hız	Hacim	Gürültüseviye	Ağırlık
Fengshen Seires	DS-7.3	220V/380V	1.5kw	7.3m	50	16800m³/dk	≤60	156kg
	DS-6.6	220V/380V	1.5kw	6.6m	55	12862m³/dk	≤60	151kg
	DS-6.0	220V/380V	1.5kw	6.0m	60	12261m³/dk	≤60	148g
	DS-5.4	220V/380V	1.5kw	5.4m	65	11963m³/dk	≤60	144kg
Fengxingseri	DS-4.8	220V	0.75kW	4.8m	75	10675m³/dakika	≤40	60kg
	DS-4.2	220V	0.52kW	4.2m	85	5213m³/dk	≤40	56kg
	DS-3.6	220V	0.40kW	3.6m	95	3326m³/dk	≤40	52kg
	DS-3.0	220V	0.35kW	3.0m	120	2673m³/dk	≤40	48kg

Anahtar Bileşen Yapılandırması

★tahrik cihazı

•FengshenSeri Fan Tayvan/Alman Şanzıman Motoru'nu benimser

•FengxingSeri, endüstrinin ilk karbon olmayan fırçasını, büyük torkunu, DC tahrik motorunu, geleneksel motor hız azaltıcısını değiştirerek, yüksek entegrasyonu gerçekleştirerek, güvenilirliği ve iletim verimliliğini geliştirir
★kontrol cihazı

•FengshenSeri Fan Tayvan / Almanya marka invertörünü benimserbasamaksızDevre Kesicini Yapılandırmak İçin Hız Değişikliği (İsteğe Bağlı Patlama Koşullu Denetleyici)aşırı akımAşırı yük koruması, soğutma fanı ve diğer bileşenler

•FengxingSeri fan özel bir fırçasız kontrolör benimsiyor
★fan bıçağı

•Fan bıçağının malzemesi, magnezyum alüminyum alaşım T6 tedavisi, korozyon direnci, yüksek mukavemet, yüksek tokluk benimser

•Gelişmiş sıvı simülasyon yazılımı CFD simülasyonu ve rüzgar tüneli testi, aerodinamik anti -yorgunluk doğrultusunda;

•Gecikme çalışmasının işlevi ile motorun yükü ve etkisi büyük ölçüde azalır ve hizmet ömrü uzundurer

★Yapı Bileşenleri

•Yapısal kısımlar, sertleştirici yapının bükülmesiyle Q235B lazer tarafından oluşturulur ve en kalın kısım 8 mm'dir.

•Cıvatalar için alaşım çelik yüksek mukavemetli cıvatalar ve kaymaz somunlar kullanılır.

•Fanı düşüşe karşı stabilize etmek için çelik tel ip ve geri kalabalık gerginlik yapısı

• Entegre şasi kırılma riskini önleyebilir, birleştirme anti-düşme yapısı vida kusurlarından kaçınabilir, şasi düşürülebilir, kontrplak yapısının delik düzenleme tasarımı kaymayı önleyebilir, ayarlanabilir yapı herhangi bir kurulum koşuluna uygundur ve bıçak şekli düzlem seviyesinin bıçak seviyesinin ayarlanabilmesi için ayarlanabilir

1000 metrekarelik tesiste üç soğutma yönteminin karşılaştırılması

Soğutma Modu	Miktar	Güç/birim	Uzun güç	Genel karşılaştırma
Merkezi klima	1	80kw	80kw	Bitkinin duvarları, kapıları ve pencereleri yalıtılmalıdır. Ekipmanın bir kerelik yatırım maliyeti yüksektir ve filtre elemanının değiştirilmesinin ve soğutucu eklemenin bakım maliyeti yüksektir.
Geleneksel endüstriyel fan	40	0.3kw	12kW	Geleneksel duvar fanlarının kurulumu duvarlar ve sütunlarla sınırlıdır. Zemin fanlarının güç hatları, potansiyel güvenlik tehlikeleri olan dağınıktır. Personelin saçlarının küçük bir alanı kaplayan ve kısa bir hizmet ömrünü kapsayan fan bıçaklarına karıştırılması güvenli değildir.
7.3mbüyük endüstriyel tavan fanı	1	1.5kw	1.5kw	Büyük kapsama alanı, uzun hizmet ömrü, düşük bakım maliyeti, kurulum atölye alanı, güvenlik ve çevre korumasını işgal etmez

Büyük endüstriyel tavan fanının enerji tüketimi, merkezi klimanın yaklaşık 1/50'si ve geleneksel endüstriyel duvar fanının 1 / 10'unda

*** Uygun kurulum yerleri: Yeterince yüksek yapıfabrika, spor merkez, lojistik Yer, arabatamiratÇalıştaylar, süpermarket, havaalanı-paketiatölye, hayvanekmekendüstri, herhangi birtürlersalon,ve fitness merkezi vb.
*** Kurulum yüksekliği: "Fengshen"6 metre ila 20 metre yüksekliğinde seri ürünler.
"Fengxing"3 metre ila 6 metre yüksekliğinde seri ürünler.
*** Yukarıda gösterildiği gibi üç ana kurulum yapısı için çözümler.

Yapı yapılarının çeşitli biçimleri vardır. Size üç ortak yapının kurulum yöntemlerini sunuyoruz (doğru şekil):

Fanın hava akışı

Tipik Müşteri Uygulamaları
