Endüstriyel tavan fanının büyük boyutu

Marka Adı:	daisen
Model Numarası:	DS
Moq:	1 adet
fiyat:	negotiable
Paketleme Ayrıntıları:	ahşap
Ödeme Şartları:	L/C, T/T, Para Gramı

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

ÇIN

Sertifika:

RoHS, ISO, UL, CE, SGS

Model NO.:

DS-6.6

HS kodu:

841459100

Liman:

Guangzhou, Çin

Taşıma Paketi:

ahşap paket

Sertifika:

ISO

Spesifikasyon:

çap 7,3 metre

Ticari marka:

Kaynağı:

Çin

Vurgulamak:

Büyük Boylu Endüstriyel Tavan Ventilatörü

Ürün Açıklaması

Endüstriyel tavan fanının büyük boyutu

Ürün Tanımı

Müşteri Sorusu ve Cevabı

Daha fazla ayrıntı için bir şey iste.

Ürün Tanımı

Büyük endüstriyel tavan fanından üflenen rüzgar doğal esinti sistemine benziyor, rüzgar hızı insan derisinin en iyi serin hissi.Çalışanlara yazın sıcaklarında uygun bir çalışma ortamı sağlamakBu nedenle üretim verimliliğini artırmak.
Fanın işlevi:
1)havalandırma
Fan tüm bir alanda hava değişimini iyileştirmek,'Mükemmel olarak düzenlenmiş tasarım 2-3m/s hızında üç boyutlu rüzgar üretebilir ve doğal esinti sisteminin tadını çıkarmak gibi hissettirir.karbondioksit ve yüksek özel ağırlıklı zayıf hava.İş alanının kalitesini artırmak, sağlıklı, kuru ve güvenli bir çalışma ortamı yaratmak, çalışma verimliliğini artırmak için.
2)Uygunluk
İşlem kolaylığı, kontrol sistemi en son kutupsuz frekans dönüştürücü kontrol sistemini benimsiyor.İnsanlaştırılmış işletim arayüzü ayrıca elektronik ve mekanik güzelliğin tadını çıkarmanıza olanak tanır..

Nemden arındırma

Çünkü büyük bir hava hacmi üretebilir, etkili bir şekilde hava dolaşımını teşvik edebilir, böylece nem iyi dağılır, böcekler, mantarlar ve benzeri gibi sorunların olasılığını büyük ölçüde azaltır.
4)Güzel ve dayanıklı.
Karmaşık yüzey işleminden sonra, ürünün periyodik temizliğin acısını önleyebilmesi, maliyet-performans oranı en yüksektir,her fanın ömrü 10 yıldan fazla olabilir.

enerji tasarrufu

Fanın motorunun nominal gücü 1.5KW,her bir fan 1000 metrekarelik bir çalışma alanını kapsayabilir,günde 8 saat, sadece 10 derecelik güç enerji tüketimi,Tipik küçük fanlar ve yüksek güç tüketimi ile karşılaştırıldığında klima, büyük endüstriyel tavan fanı enerji tasarrufu modeli olarak adlandırılabilir, büyük ölçüde işletme maliyetinizi azaltabilir.
Çalışma prensibi:
Büyük tavan fanı, enerji tasarrufu ve çalışma ortamının iyileştirilmesi için özel olarak geliştirilen bir ürün serisidir.Soğutma ve konfor etkisini elde etmenin tek yolu soğutma değilBir fanın havalanabileceği alan onun çap boyutuna göre belirlenir, ama hızıyla hiçbir ilgisi yoktur.Büyük çaplı ve düşük hıza sahip endüstriyel fan tüm bu özellikleri birleştirir..
Yıllarca derin araştırmalar ve keşifler yaptıktan sonra, denizaşırı gelişmiş havacılık teknolojisini entegre ederek, Dai Sen, olağanüstü bir performans gösteren bir tür pervane kanatları geliştirdi.Yavaşça dönerek sürekli ve sessiz bir esintiye uyar.Eşsiz ve yüksek verimli kanatları tarafından üretilen büyük hava akışı, aşağıya itilir, böylece neredeyse mükemmel bir pervane egzozu inşa edilir.
Büyük miktarda hava akışını yere itiyor ve yatay olarak hareket eden yüksek seviye bir hava akışı oluşturarak genel bir hava dolaşımı yaratıyor.Avantaj, toprağın genel kapsamı ve üç boyutlu hava dolaşımıdır..
Rüzgarın hızı"Büyük endüstriyel tavan fanı"Yaklaşık 1-3 m/s, tamamen soğutma hissiyle hesaplanmıştır. Hava akışı insan derisinden geçerken. Çok güçlü hava akışı insanların sinirlenmesini sağlar, doğrudan üflenmiş gibi hissettirir.Hava akışının çok yüksek hızı da insanları baş döndürür.Sadece cildin buharlaşması ile rüzgarın hızını birleştirmek insanları güzelleştirebilir.'Sıcaklık hissi.

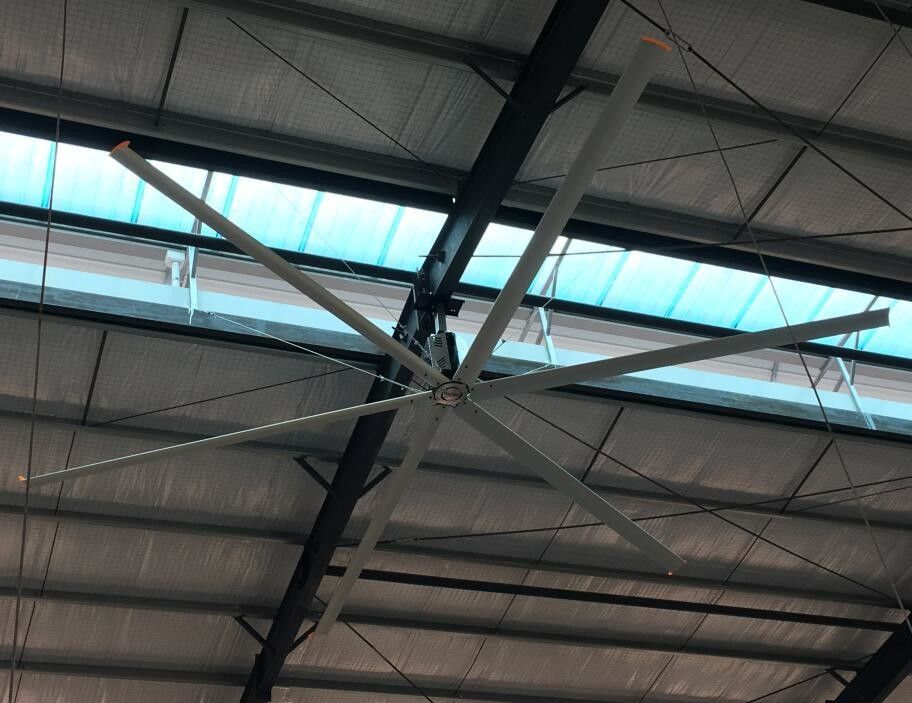

Endüstriyel tavan fanının büyük boyutu 0

Endüstriyel tavan fanının büyük boyutu 0

Endüstriyel tavan fanının büyük boyutu 1

Endüstriyel tavan fanı teknik standardı
Genel
Model Numarası ------------------------------------------------------------------DS-7.3
Hareket modu ---------------------------------------------------------------------Ön Yürüyüş
Çapı -------------------------------------------------------------------------------------24 FT / 7.3 Metre
Blade Style ------------------------------------------------------------------------------------ Airfoil/OP
Bıçak sayısı ------------------------------------------------------------ 6
İsimli At Gücü ---------------------------------------------------- 2.0 HP / 1.5 kW
Asma ağırlığı (ortalama) -------------------------------------------------- 156Kg
Nakliye ağırlığı (Kontrol kutusu, Montaj donanımı dahil) (ortalama) 186 Kg
Maksimum dB
(* dB değerleri testle elde edilmiştir.

Ana bileşenler için teknik gereksinimler
1, Blade: fanın bıçağı aerodinamik teknolojisine dayanarak tasarlanmıştır. Extrusion şekillendirilmiş ve AI-Mg alaşım No.6061 metal malzemeden yapılmıştır. ve T6 ısı işleminden geçti.Kılıcın yüzeyi de aşındırıcı oksidasyon anti-korrozif tedavisi geçtiHer bir balon parçası üç tane güçlendirilmiş tendon ve iki tane yalıtımlı güçlendirilmiş boşluk içerir. Genişliği 182 mm, yüksekliği 23 mm, en ince kısmı 2 mm.ve bağlantı alanının en kalın kısmı 5mm'dir. Şekli ve simülasyonu önümüzdeki sayfalarda göstereceğiz.6061 T6 ısı ile işlenmiş AI-Mg alaşım malzemesinin dayanıklılığı, endüstrimizdeki 50XX serisi AI-Mg alaşım malzemelerinden çok daha yüksektir.Aşağıdaki tablo size mekanik özellikler karşılaştırma verilerini gösteriyor (test raporu eklenmiştir).

(Alüminyum malzemesinin türü	(25°C MPa) Çekim Gücü	(25°C MPa) Üretim gücü	500 kg'lık 10 mm'lik top Sertlik	1.6mm ((1/16in) Genişleme oranı
5052-H112	175	195	60	12
5083-H112	180	211	65	14
6061-T651	290	240	95	12

1Şasi yapısı; diğer markalara kıyasla entegratif şasi tasarımı daha güçlüdür. Anlık çarpma etkisini giderir, sıcak dövme,lazer kesimi yoluyla işlenir,CNC işleme ve korozyon önleyici işleme.
2, motor,Büyük endüstriyel tavan fanları için özel olarak tasarlanmıştır. İç rulmanı İsveç'ten ithal edilen SKF markasıdır.Tüm ekipmanların gürültü değeri 60dB'den azdır.İçe giriş aşaması olan süper yüksek dayanıklılıklı dişli,Modül 2, çıkış aşaması, 3 modül, büyük modül ve ince öğütme işlemi, 40 mm güçlendirilmiş trapezli aks çıkış yapısı, İsveç'ten SKF büyütülmüş yağ mühürü,British Roadster'daki yüksek kaliteli sentetik yağlama hayat boyu yağsız ve bakımsızdır., ve motor Alman H sınıfı yalıtım sınıfını benimsiyor.
3Kontrol sistemi: Kutupsuz frekans dönüşüm kontrol sistemi Tayvan Şilin özel frekans dönüştürücü kullanır (sektör standart sertifikası ile),devre kartı içi toz-kanıt ve nem-kanıt tedavi benimser, yerleşik Schneider hava devre kesici, aşırı yük ve sızıntı koruması, kazara otomatik güç arızası ve alarm çıkışı, alarm kodu devrede arıza sezgisel algılama,Ağ RS485 iletişim kullanılabilirEndüstriyel 4.0 Ağı'na erişim, Anti-EMI, Toz ve Su geçirmez IP66 Koruma Seviyesi.
4, Ana çerçeve: Q345B yüksek dayanıklılıklı yapısal çelik lazer - bükme - tam kaynak - plastik püskürtme ve pas önleme ile tedavi edilir.Kalkan, motorun aşırı ısınmasını önlemek için paslanmaz çelik malzeme ısı dağılımı kılavuz delik tasarımı benimser, üst kısmı sıra delik tasarımı (bel delik tasarımı kayma karşıt fonksiyonuna sahip değildir) ayarlanabilir montajı benimser,Alt kısmı çapraz boylamlı iki yönlü ayarlanabilir yatay evrensel eklemi benimser (yalnızca çapraz tek yönlü ayarlama endüstride düzeyi tam olarak ayarlayamaz), ve alt kısmı birleştirme.

5. Güvenlik bileşenleri: tüm bağlantı vidaları yüksek dayanıklılıklı vidalar 8.8 sınıfından daha büyük, yüksek dayanıklılıklı anti kayma fındıklar, anti gevşeme iplik yapıştırıcı, anti gevşeme turnbuckle vida gerilim sabit fan,Yapının bir kısmı yüksek dayanıklılıklı iplik yapıştırıcı yapıştırıcı yapısı olan alaşımlı çelik cıvatalar, 8 mm'lik paslanmaz plastik sarılmış tel kablosu ve düşme karşıt halka kullanıyor.

Performans (maksimum hızda)
Taşınma (fwd, aşağıya üflenme) ---------- 14800 CMM (( m3/min)
Maksimum Hız 50 RPM
Güç Kullanımı @ Maks. Hız ----------------------- 1,5 kW
Verimlilik %100 Maks. Hız ------------------------------ 8.53CMM/Watt
Maksimum Etkili Alan(farklı kurulum yüksekliğine ve engellerin altına göre değişir)---- 600-1400 m2
Tipik Endüstriyel Aralık ---------------------------------------------12-40 Meter

Montaj donanımı
Standart montaj
Evrensel I-döşeme sıkıştırıcı, döner eklem ve 250 mm düşüş
Glulam Montajı (Fonksiyonel) Brackets w/ Swivel Joint & 200MM Drop

Ek Düşük Genişlemeleri (Puyou)
Motor
vites motoru --------------------------------------------------- CV40-30-1500
Taşıma yapısı ------------------------------------------------------- SKF ağır yük taşıması
Tasarım ömrü: 12 yıl.
HP --------------------------------------------------- 2 / 1.5 kW
Çevre çalışma sıcaklığı ---- -20 C° - +40 C°
İzolasyon Sınıfı ------------------------------------------ H
Koruma Sınıfı
Çalışma Durumu S 1
Hizmet faktörü 0.8/0.78
Düğme Kutusu
Tipi -------------------------------------------------------------------- 2 Aşamalı Helikal
Kullanım aralığı, bakımsız, sentetik takım yağlama yağı
Motor Kontrol Paneli (MCP)
Standart Güç ve Maksimum Amp Çekme -- -- -- -- - 220V AC 2Ø (16A) veya 380 AC 3Ø (20A)
Güç göstergesi lambası
RF hattı filtresi
Schneider 220V1Ø 16A 380V3Ø16A
VFD motor tahrik kablosu -----------------RVV1*
Frekans dönüştürücü
kutupsuz frekans denetleyici,(1.5KW) 380V/220V
Güvenlik bileşenleri
Döner kavrama vida
mekanik düşme karşıt yapısı
Plastik kaplı çelik kablo
Blade Retiner Linkler (6), Güvenlik Kablosu, Guy Kablolar (Sadece Tavan Montajı)
Yüksek dayanıklılıklı vidalar ve kayma karşıtı fıstıklar 8 adet.8,10.9Farklı yapılar için 12.9 derece.
Garanti
Motor, bıçak, dişli kutusu ve kontrol paneli için bir yıllık parça garantisi.

Aşağıdaki gibi endüstriyel tavan fan seçeneği değişir.

Model votajı ((V) Güç çapı Maksimum hız Hacim dB sınıf ağırlığı
Endüstriyel tavan fanının büyük boyutu 2

Endüstriyel tavan fanının büyük boyutu 2

Daha ayrıntılı ürün bilgileri için, lütfen yurtdışı satış departmanımızla temasa geçin.
