Ürün Ayrıntıları
Menşe yeri: ÇIN
Marka adı: daisen
Sertifika: RoHS, ISO, UL, CE, SGS
Model numarası: DS
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 adet
Fiyat: Negotiation
Ambalaj bilgileri: ahşap
Teslim süresi: 3 gün
Ödeme koşulları: L/C, T/T, Para Gramı
Model numarası.: |
DS-7.3 |
HS kodu: |
841459100 |
Liman: |
Guangzhou, Çin |
Taşıma Paketi: |
ahşap paket |
Sertifika: |
ISO |
Spesifikasyon: |
çap 7,3 metre |
Ticari marka: |
DS |
Kaynağı: |
ÇIN |
Model numarası.: |
DS-7.3 |
HS kodu: |
841459100 |
Liman: |
Guangzhou, Çin |
Taşıma Paketi: |
ahşap paket |
Sertifika: |
ISO |
Spesifikasyon: |
çap 7,3 metre |
Ticari marka: |
DS |
Kaynağı: |
ÇIN |

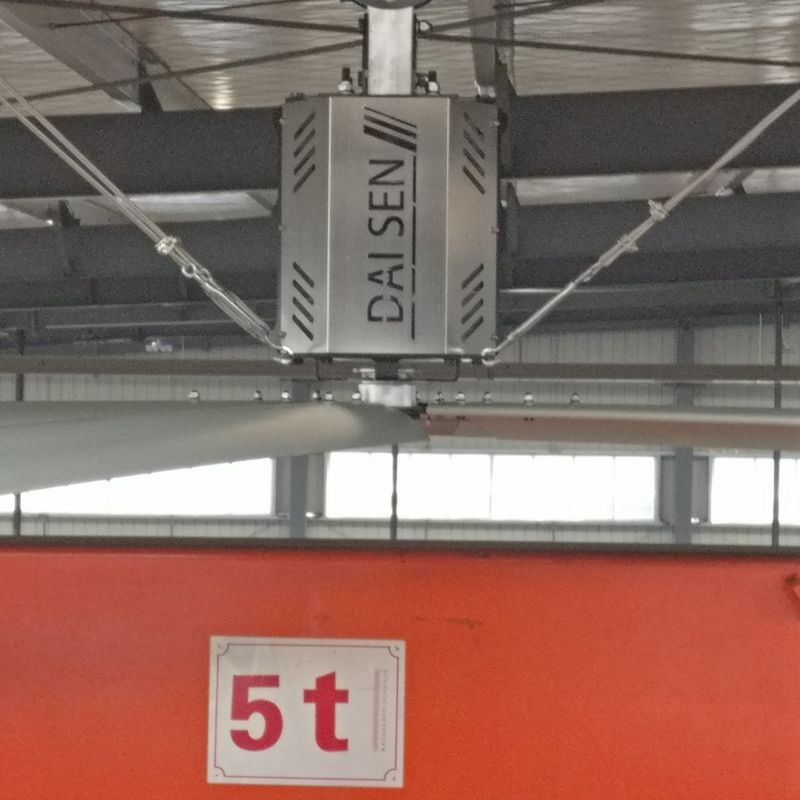

"DAISEN"Endüstriyel tavan fanı teknik standardı
Genel
Model Numarası ------------------------------------------------------------------DS-7.3
Hareket modu ---------------------------------------------------------------------Ön Yürüyüş
Çapı -------------------------------------------------------------------------------------24 FT / 7.3 Metre
Blade Style ------------------------------------------------------------------------------------ Airfoil/OP
Bıçak sayısı ------------------------------------------------------------ 6
İsimli At Gücü ---------------------------------------------------- 2.0 HP / 1.5 kW
Asma ağırlığı (ortalama) -------------------------------------------------- 156Kg
Nakliye ağırlığı (Kontrol kutusu, Montaj donanımı dahil) (ortalama) 186 Kg
Maksimum dB
(* dB değerleri testle elde edildi. Özel uygulamalar/kurulum değerleri değişebilir.
Ana bileşenler için teknik gereksinimler
1, Blade: fanın bıçağı aerodinamik teknolojisine dayanarak tasarlanmıştır. Extrusion şekillendirilmiş ve AI-Mg alaşım No.6061 metal malzemeden yapılmıştır. ve T6 ısı işleminden geçti.Kılıcın yüzeyi de aşındırıcı oksidasyon anti-korrozif tedavisi geçtiHer bir balon parçası üç tane güçlendirilmiş tendon ve iki tane yalıtımlı güçlendirilmiş boşluk içerir. Genişliği 182 mm, yüksekliği 23 mm, en ince kısmı 2 mm.ve bağlantı alanının en kalın kısmı 5mm'dir. Şekli ve simülasyonu önümüzdeki sayfalarda göstereceğiz.6061 T6 ısı ile işlenmiş AI-Mg alaşım malzemesinin dayanıklılığı, endüstrimizdeki 50XX serisi AI-Mg alaşım malzemelerinden çok daha yüksektir.Aşağıdaki tablo size mekanik özellikler karşılaştırma verilerini gösteriyor (test raporu eklenmiştir).
| (Alüminyum malzemesinin türü | (25°C MPa) Çekim Gücü |
(25°C MPa) Üretim gücü |
500 kg'lık 10 mm'lik top Sertlik |
1.6mm ((1/16in) Genişleme oranı |
| 5052-H112 | 175 | 195 | 60 | 12 |
| 5083-H112 | 180 | 211 | 65 | 14 |
| 6061-T651 | 290 | 240 | 95 | 12 |
Performans (maksimum hızda)
Taşınma (fwd, aşağıya üflenme) ---------- 14800 CMM (( m3/min)
Maksimum Hız 50 RPM
Güç Kullanımı @ Maks. Hız ----------------------- 1,5 kW
Verimlilik %100 Maks. Hız ------------------------------ 8.53CMM/Watt
Maksimum Etkili Alan(farklı kurulum yüksekliğine ve engellerin altına göre değişir)---- 600-1400 m2
Tipik Endüstriyel Aralık ---------------------------------------------12-40 Meter
Montaj donanımı
Standart montaj
Evrensel I-döşeme sıkıştırıcı, döner eklem ve 250 mm düşüş
Glulam Montajı (Fonksiyonel) Brackets w/ Swivel Joint & 200MM Drop
Ek Düşük Genişlemeleri (Puyou)
Motor
vites motoru --------------------------------------------------- CV40-30-1500
Taşıma yapısı ------------------------------------------------------- SKF ağır yük taşıması
Tasarım ömrü: 12 yıl.
HP --------------------------------------------------- 2 / 1.5 kW
Çevre çalışma sıcaklığı ---- -20 C° - +40 C°
İzolasyon Sınıfı ------------------------------------------ H
Koruma Sınıfı
Çalışma Durumu S 1
Hizmet faktörü 0.8/0.78
Düğme Kutusu
Tipi -------------------------------------------------------------------- 2 Aşamalı Helikal
Kullanım aralığı, bakımsız, sentetik takım yağlama yağı
Motor Kontrol Paneli (MCP)
Standart Güç ve En Yüksek Amp Çekimi ---- - 220V AC 2Ø (16A) veya 380 AC 3Ø (20A)
Güç göstergesi lambası
RF hattı filtresi
Schneider 220V1Ø 16A 380V3Ø16A
VFD motor tahrik kablosu -----------------RVV1*
Frekans dönüştürücü
kutupsuz frekans denetleyici,(1.5KW) 380V/220V
Güvenlik bileşenleri
Döner kavrama vida
mekanik düşme karşıt yapısı
Plastik kaplı çelik kablo
Blade Retiner Linkler (6), Güvenlik Kablosu, Guy Kabloları (Sadece Tavan Montajı)
Yüksek dayanıklılıklı vidalar ve kayma karşıtı fıstıklar 8 adet.8,10.9Farklı yapılar için 12.9 derece.
Garanti
Motor, bıçak, dişli kutusu ve kontrol paneli için bir yıllık parça garantisi.
Aşağıdaki gibi endüstriyel tavan fan seçeneği değişir.
Model votajı ((V) Güç çapı Maksimum hız Hacim dB sınıf ağırlığı
| Model | Voltaj | Güç | Çapraz | En yüksek hız | Hava hacmi | Gürültü | Ağırlık |
| DS-7.3 | 220V/380V | 1. 5KW | 7.3m | 50 rpm | 792000 m3/s | < 60dB | 156kg |
| DS-6.7 | 220V/380V | 1. 5KW | 7.3m | 52 rpm | 660000 m3/s | < 60dB | 152 kg |
| DS-6.0 | 220V/380V | 1. 5KW | 6.0m | 55 rpm | 580000 m3/s | < 60dB | 147kg |
| DS-5.5 | 220V/380V | 1. 5KW | 5.5m | 60 rpm | 465000 m3/s | < 60dB | 143 kg |
| DS-5.0 | 220V/380V | 1. 5KW | 5.0m | 65 rpm | 356000m3/h | < 60dB | 140 kg |
| DS-7.3 | 220V/380V | 1. 4KW | 7.3m | 50 rpm | 792000 m3/s | ≤ 40 dB | 14 kg. |
| DX-6.T. | 220V/380V | 1. 4KW | 6.7m | 52 rpm | 660000 m3/s | ≤ 40 dB | 110kg |
| DX-6.0 | 220V/380V | 1. 2KW | 6.0m | 55 rpm | 580000 m3/s | ≤ 40 dB | 105 kg |
| DX-5.5 | 220V/380V | 1. 0KW | 5.5m | 60 rpm | 465000 m3/s | ≤ 30dB | 98 kg |
| DX-5.0 | 220V/380V | 0.75KW | 5.0m | 65 rpm | 356000m3/h | ≤ 30dB | 72 kg |
| DX-4.2 | 220V/380V | 0.5KW | 4.2m | 80 rpm | 260000 m3/saat | ≤ 30dB | 60kg |
| DX-3.6 | 220V/380V | 0.5KW | 3.6m | 100 rpm | 180000m3/h | ≤ 30dB | 56kg |
Daha ayrıntılı ürün bilgileri için, lütfen yurtdışı satış departmanımızla temasa geçin.
